Забойная телеметрическая система: ЗТМ-172 предназначена для контроля и оперативного управления траекторией ствола наклонно-направленных и горизонтальных скважин в процессе бурения с использо-ванием беспроводного электромагнитного канала связи.
Достоинства и преимущества:
- возможность ориентировать отклонитель в вертикальных участках ствола скважин;
- возможность обеспечить заданную траекторию скважины, не пре-кращая процесса бурения, минимальные затраты времени на буровой;
- поставка комплектацией, обеспечивающей бесперебойную работу в условиях автономных буровых;
- непрерывное измерение и регистрация инклинометрических пара-метров в реальном времени;
- проведение контрольных замеров в статике;
- возможность изменения количества показаний положения отклони-теля в получаемом пакете данных;
- переключение частот передачи сигнала телесистемы с поверхности;
- применение при турбинно-роторном бурении;
- совместная работа со станцией контроля параметров « ГЕОСЕНСОР»;
- скважинный прибор «ЗТМ-172» дополнительно может быть оснащен измерительным модулем гамма каротажа (ГК) в процессе бурения.
Состав телесистемы ЗТМ-172.
Телесистема ЗТМ-172 состоит из скважинного прибора и наземного приемно-обрабатывающего комплекса.
В состав скважинного оборудования входит:
- разделитель электрический;
- удлинитель немагнитный;
- блок электронный с ПО и первичным преобразователем;
- турбогенератор;
- переводник МК150х6х1:8 – З-147.
В состав наземного приемно-обрабатывающего комплекса входит:
- программное обеспечение;
- устройство сопряжения с объектом (УСО);
- компьютер Notebook;
- провода связи на катушке (антенна, земля);
- выносной пульт бурильщика.
Телесистема ЗТМ-172 имеет сертификат соответствия и сертификат средств измерения.
Технические характеристики:
| Параметр |
Диапазон |
Точность |
Повторяемость |
Разрешение |
Время обновления |
Тип данных |
| Азимут |
0-360° |
1,5° |
1,5° |
1° |
72 с на частоте передачи 5 Гц |
Обработанные и сырые |
| Зенитный угол |
0-100° |
0,15° |
0,15° |
0,1° |
72 с на частоте передачи 5 Гц |
Обработанные |
| Отклонитель гравитационный |
0-360° |
0,5° |
0,5° |
1,4° |
18 с на частоте передачи 5 Гц (4 раза за 1 передачу) |
Обработанные |
| Отклонитель магнитный |
0-360° |
1,0° |
1,0° |
1,4° |
18 с на частоте передачи 5 Гц (4 раза за 1 передачу) |
Обработанные |
| Азимут метки (отклонителя) до 3° зенитного угла |
0-360° |
1,5° |
1,5° |
1,4° |
18 с на частоте передачи 5 Гц (4 раза за 1 передачу) |
Обработанные |
| Магнитное поле |
0-200мТ |
0,15мT |
0,15мT |
0,01мT |
72 с на частоте передачи 5 Гц |
Обработанные |
| Температура |
0-100° |
2,0° |
2,0° |
1,4° |
72 с на частоте передачи 5 Гц |
Сырые |
| Вибрация |
0-55 g |
1 g |
1 g |
1,4 g |
72 с на частоте передачи 5 Гц |
Сырые |
| Частота передачи, Гц |
2.5; 5; 10 |
|
|
|
|
|
Предельные условия эксплуатации:
| Дальность действия канала связи в разрезах с |
| -удельным сопротивлением 20…400 Ом*м, м |
| -в разрезах с уд. сопротивлением 0,5…20 Ом*м, м |
|
|
| Расход промывочной жидкости, при котором сохраняется работоспособность системы, л/с |
15…72 |
| Максимальная рабочая температура, °С |
80 |
| Максимальное рабочее давление, МПа |
60 |
| Предельный уровень вибрации, при котором телесистема сохраняет работоспособность, м/с² |
200 (∼20g) |
| Габаритные размеры, мм, не более: |
| диаметр |
| длина |
|
|
| Присоединительные замковые резьбы |
З-147 |
| Масса скважинного прибора, не более, кг |
750 |

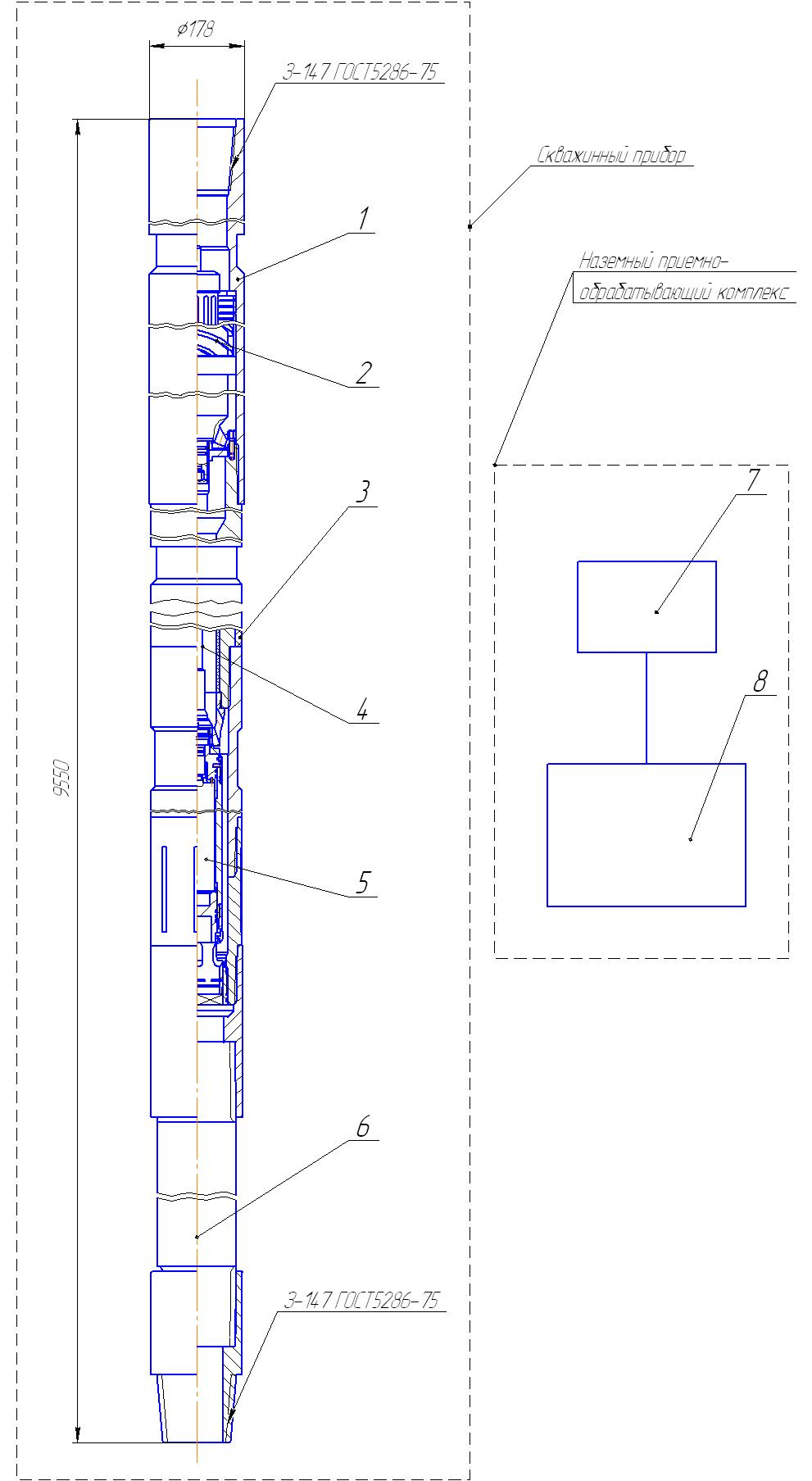

Общий вид системы ЗТМ-172:
- Корпус (генератора);
- Генератор;
- Разделитель электрический;
- Кабель;
- Контейнер с блоком электронным;
- Удлинитель;
- Устройство сопряжения с объектом (УСО);
- Персональный компьютер.
Комплектность поставки забойной инклинометрической системы ЗТМ-172:
| |
| 1 |
| 1.1 |
| 1.2 |
| 1.3 |
| 1.4 |
| 1.5 |
| 2 |
| 2.1 |
| 2.2 |
| 2.3 |
| |
| |
| |
| 3 |
| 3.1 |
| 3.2 |
| 4 |
|
| ТЕЛЕМЕТРИЧЕСКАЯ СИСТЕМА ЗТМ-172 (расширенный комплект) в том числе: |
| Комплект скважинного оборудования: |
| Электрический разделитель; |
| Турбогенератор; |
| Блок электронный скважинного прибора (инклино-метр) с ПО; |
| Удлинитель немагнитный; |
| Переводник МК150 * З-147. |
| Наземный приемно-обрабатывающий комплекс: |
| Устройство сопряжения с объектом (УСО); |
| Персональный компьютер (Notebook) с ПО; |
- Пульт бурильщика с ПО:
- - датчик веса;
- - датчик оборотов лебедки (ДОЛ);
- - датчик давления.
|
| Наземное оборудование: |
| Антенна; |
| Катушка связи с соединительным проводом. |
| Комплект запасных частей (ЗИП), инструмент и принадлежности. |
|
| |
| |
| 2 |
| 3 |
| 3 |
| 2 |
| 1 |
| |
| 1 |
| 1 |
| 1 |
| 1 |
| 1 |
| 1 |
| |
| 1 |
| 2 |
| 1 |
|
|
